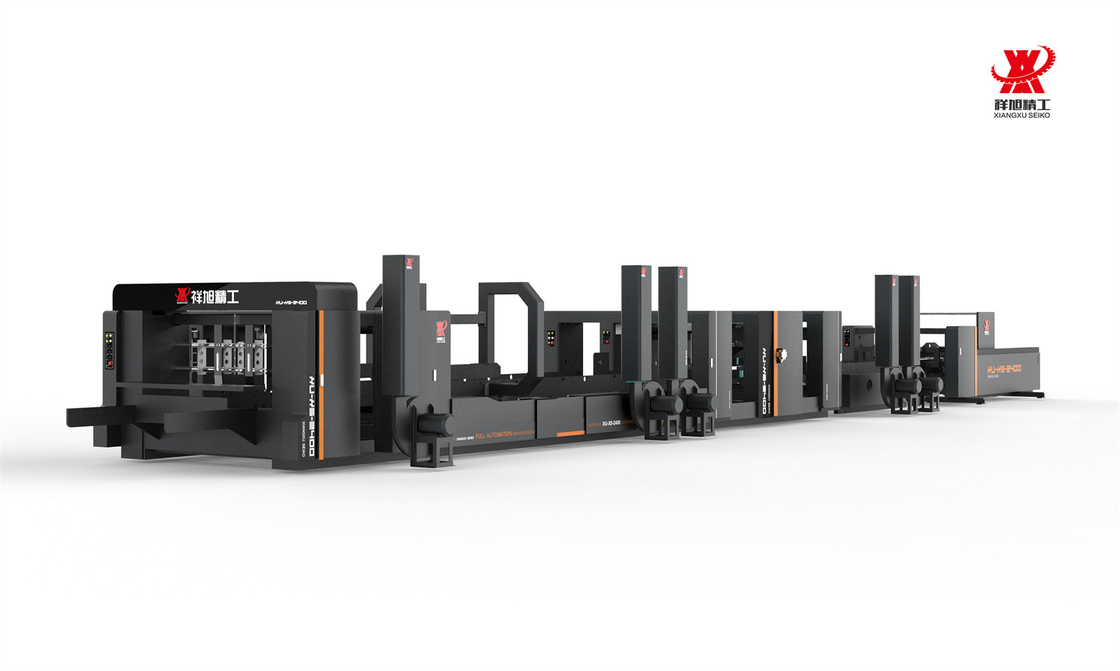

Szybkość automatyczna maszyna klejująca 75kw z automatyczną korekcją

Maszyna falista, szybka, automatyczna, klejąca

Główne funkcjeMaksymalna prędkość szycia wynosi 1200 gwoździ/min, prędkość klejania 180 m/min, znacznie poprawia wydajność produkcji.

Cała maszyna jest sterowana przez PLC i ekran dotykowy i może być obsługiwana przyciskami.

Automatyczne podawanie papieru, automatyczne klejenie i szycie, automatyczne składanie, automatyczna korekta, automatyczne liczenie, automatyczne układanie.

Główny napęd przyjmuje synchroniczny rodzaj koła pasa, aby zapewnić stabilną pracę i dokładną transmisję.

Główny silnik przyjmuje podwójne sterowanie częstotliwością, stabilne i oszczędne.

Płyty przewodnie każdej części są regulowane przez silnik prętowy, precyzyjnie i łatwo regulowane.

Przyjmuje tryb karmienia pasem ssania, prostą strukturę, szybką prędkość i dokładne karmienie papierem.

Rurka pastowa może być dowolnie regulowana, aby spełnić wymagania dotyczące stosowania kleju w różnych kartonach.

Z drugorzędną funkcją korekty, eliminującą rozmiar jamy ustnej i zmniejszającą ilość złomu.

Korekta prędkości różnicowej całkowicie eliminuje różnicę w prędkości nożyczek, a składanie jest bardziej precyzyjne.

Wydział dostaw i kształtowania automatycznie liczy, kształtuje, stawia i wypuszcza całe stosy.

Ciśnienie sekcji liczącej jest regulowane w zależności od rodzaju kartonu i przyjmuje licznik fotoelektryczny, aby dokładnie liczyć.

Może być automatycznie dopasowany do maszyny do wiązania, wygodny i szybki, oszczędzając pracę i czas.

Główny silnik z funkcją ochrony przed opóźnieniem startu.Główny parametr techniczny

Moduł

XU-X5-2000

XU-X5-2400

Szybkość głowy paznokcia

1000 NAIL/MINUTA

1000 NAIL/MINUTA

Gęstość kartonu MIN

6 mm ((3 mm+3 mm)

6 mm ((3 mm+3 mm)

Maksymalna grubość tektury

16 mm ((8 mm+8 mm)

16 mm ((8 mm+8 mm)

Rozmiar drutu paznokciowego

10,8*0,8 mm ±0,02 mm

10,8*0,8 mm ±0,02 mm

U NAIL INSIDE WIDTH

14 mm

14 mm

Wątek paznokci

45°

45°

Odległość do jednego paznokcia

60~100 mm

60~100 mm

Podwójna odległość od paznokci

12 mm

12 mm

Elektryczność

61 kW

64 kW

Długość jednego nialu

38 mm ((stopy paznokci 12 mm)

38 mm ((stopy paznokci 12 mm)

Maksymalny rozmiar C

2000 mm

2400 mm

MIN OROD A

200 mm

200 mm

Maksymalny rozmiar A

600 mm

900 mm

MIN MOKROWAT MIN MOKROWAT B

180 mm

180 mm

Maksymalny rozmiar B

750 mm

750 mm

KARTA KARTA MINOWA DOLAROSTWO(D*C)

350*880 mm

350*880 mm

KARTA KARTA MAX DOLAROSTWO(D*C)

900*2000 mm

1200*2400 mm

Tłuszcz maszyny

18000 kg

20000 kg

Rozmiar maszyny (L*W*H)

21420*3720*2211 mm

21420*3720*2211 mm

Moduł

XU-X5-2800

Szybkość głowy paznokcia

1000 NAIL/MINUTA

Gęstość kartonu MIN

6 mm ((3 mm+3 mm)

Maksymalna grubość tektury

16 mm ((8 mm+8 mm)

Rozmiar drutu paznokciowego

10,8*0,8 mm ±0,02 mm

U NAIL INSIDE WIDTH

14 mm

Wątek paznokci

45°

Odległość do jednego paznokcia

60~100 mm

Podwójna odległość od paznokci

12 mm

Elektryczność

73 kW

Długość jednego nialu

38 mm ((stóp paznokci12 mm)

Maksymalny rozmiar C

2800 mm

MIN OROD A

240 mm

Maksymalny rozmiar A

900 mm

MIN MOKROWAT MIN MOKROWAT B

180 mm

Maksymalny rozmiar B

750 mm

KARTA KARTA MINOWA DOLAROSTWO(D*C)

450*880 mm

KARTA KARTA MAX DOLAROSTWO(D*C)

1400*2800 mm

Tłuszcz maszyny

23000 kg

Rozmiar maszyny (L*W*H)

21480*4100*2260 mm

Elektryczne funkcje sterującePonad 90% elementów elektrycznych to znane międzynarodowe marki.Są kolorowe ekrany dotykowe i przycisk przycisku urządzenie operacyjne Parametry pamięci we wszystkich działających jednostkiPo zatrzymaniu maszyny dane, które już ustawiłeś, zostaną automatycznie zresetowane, a podczas produkcji produktów nie trzeba ich ponownie ustawiać, oszczędzając czas i deski.

Z 1000+ zamówień przechowywane pamięć z sterowaniem komputerowym, zapisywanie daty zamówienia, szybki szczyt zamówienia i również łatwiejsza obsługa.

Wszystkie jednostki używają pneumatycznego blokady, elektryczność oddzielone, koła zasilające zatrzyma się, gdy odłączyć maszynę, aby zapewnić dokładność pracy następnym razem.ZAŁOŻYWANIE AUTO10 zestawów Japan Nitta Pełne sterowanie pasem ssania, Pneumatyczne urządzenie pattujące (Side Baffle), częstotliwość pattująca może być ustawiona na ekranie dotykowym za pomocą komputera.

Wszystkie jednostki z jednym przyciskiem, automatycznie z powrotem do projektu "Zero".

Oś przesyłowa z sprzęgłem typu tarcia, unikać uszkodzenia maszyny w przypadku złej pracy.

Jeśli wszystkie jednostki nie są dobrze zablokowane, główny silnik nie będzie działał.

U Shape Teel Strony stołowe między jednostkami maszynowymi, aby uniknąć obrażeń operatora w przypadku złej operacji.

Z powrotem Top Board Stacker z silnikiem do przodu i do tyłu ruch, zaoszczędzić czas ustawienia.

Zmiana odległości przednich płyt z ręczną synchroniczną regulacją, wygodna i szybka regulacja.

Kontynuuj karmienie i pominąć dostępne karmienie.

Numer zasilający płyty Liczy, ustawia i wyświetla ilość produkcji.

Łożyska z przenoszeniem, zmniejszają ścieranie, aby zapewnić płynną transmisję.


Autoprasowa jednostka tłoczeniao pojemności nieprzekraczającej 10 W,

Całkowicie podciśnięty podciśnięty podciśnięty podciśnięty.

Urządzenie regulujące ciśnienie jest zainstalowane na każdej płytce przewodniej, a ciśnienie można regulować zgodnie z grubością kartonuZbiórka automatycznaZgodnie z różnymi rozmiarami kartonów, z przodu składającej się części z jednym lub większą liczbą urządzeń klejujących.Urządzenie klejujące składa się z pokrytego gumowego koła, górnego koła ciśnieniowego i gumowego pudełka składającego się z:B, dwa bloki mają niezależne przyspieszenie napędu silnika, w debugowaniu wygodne i szybkie

Płyta jest głównie poprzez trzy 60 mm szeroki pas bazowy i dwa 60 mm szeroki i dwa złożone cewniki abdukcji do osiągnięcia lewej i prawej strony drugiej linii i czwartej linii 180 procesu złożenia.

Istnieje wiele różnych kątów koła przewodzącego, zgodnie z różnymi grubości papieru i tektury, dostosować koło przewodzące do różnej pozycji i kąta,sprawić, że karton złożony będzie gładszy

Niezależne opóźnienie Napęd silnikowy Sevor, łatwy w obsłudze, dolny pas z wieloma łożyskami wspierającymi, aby wspierać płynne działanie pasa bagażnika

Niezależna skrzynia biegów według potrzeb typu pudełka może regulować prędkość kształtowania się pudełka znacznie bardziej doskonałe.

Karton złożony jest regulowany od części złożonej do oddziału korygującego,a górny i dolny pas części korekcyjnej może regulować prędkość górnego i dolnego pasa do kartonu zgodnie z potrzebami kartonu, aby zminimalizować wysokość opakowania

Wydział korekcji składa się z A / B dwa bloków przewodników, każda płyta jest wyposażona w kółka korekcji, zgodnie z karton potrzebuje zmienić rozmiar kartonu uszczelnienia

System serwo korekty jest zainstalowany na pozytywnej części, a karton jest ponownie korygowany po koło korekty kartonu, tak, że karton może osiągnąć bardziej doskonały efektJednostka pchnięcia i chwytania(sekcja poprawcza)Sekcja korekcyjna, wyjątkowa kvas, napęd dwustronny, użyj szwajcarskich łożysk liniowych, wykorzystaj chromowany pręt przesuwny, płytka korekcyjna jest silniejsza i bardziej jednolita korekcja na kartonie,uszczelnienie kartonu w celu zapewnienia dokładności. Używając niezależnych 80mm szerokości, 6mm Taiwan importuje pas miękkie grube umiarkowane, nie zmiażdżone produkty; część liczby może poruszać się do przodu i do tyłu zrównoważone; ciśnienie, transmisji porządku, zapewnić doskonałą jakość;

Dostępna sekcja wyprostowująca, druga regulacja kształtu kartonu,

upewnić się, że karton jest lepszej jakości i zmniejszyć ogon ryb w zakresie 2mm-0mmJednostka szyciaWłochy oryginalne Głowa gwoździ, Wysoka prędkość ponad 1000 gwoździ/minuta,

Szkoła tylko karton przez dwa 60 szerokości płaskich pasów do działu pudełka paznokci,

Dwa pasy mogą być regulowane zgodnie z grubością kartonu automatycznie.

blok korekcyjny jest zainstalowany w miejscu połączenia pudełka do paznokci i części korekcyjnej, który jest stosowany w połączeniu z serwo układem korekcyjnym części korekcyjnej i części korekcyjnej,

wyposażony w opatentowany projekt typu huśtawki, podwójny skręt głowy paznokcia, sprzęgło i hamulce z napędem okiem elektrycznym, paznokć / prędkość ponad 1000 minut, high speed does not stop making the carton nailing speed at a constant speed transmission between the speed and the distance between the nail is directly related to when the nail box paste box when the nail head switch will automatically lift the nail box with the speed of the host.Zwrot na kartonAutomatycznie przewracaj karton, aby upewnić się, że paznokcie są po bokach, a nie w środku.

Zmniejszenie uszkodzenia powierzchni kartonu,w zakresie 2mm-0mm

Upewnij się, że kolejne układanie jest bardziej uporządkowane i stabilne.Jednostka liczenia i układaniaAutomatyczne liczenie, fotoelektryczne + kontrolowanie punktów podczerwieni

Automatyczne liczenie, automatyczne układanie, szybsza, dokładniejsza technologia, wyższa wydajność

Prędkość liczenia jest automatycznie regulowana zgodnie z prędkością obrotową pudełka paznokci, tryb pracy ręcznej i prędkość regulacji można również wybrać
